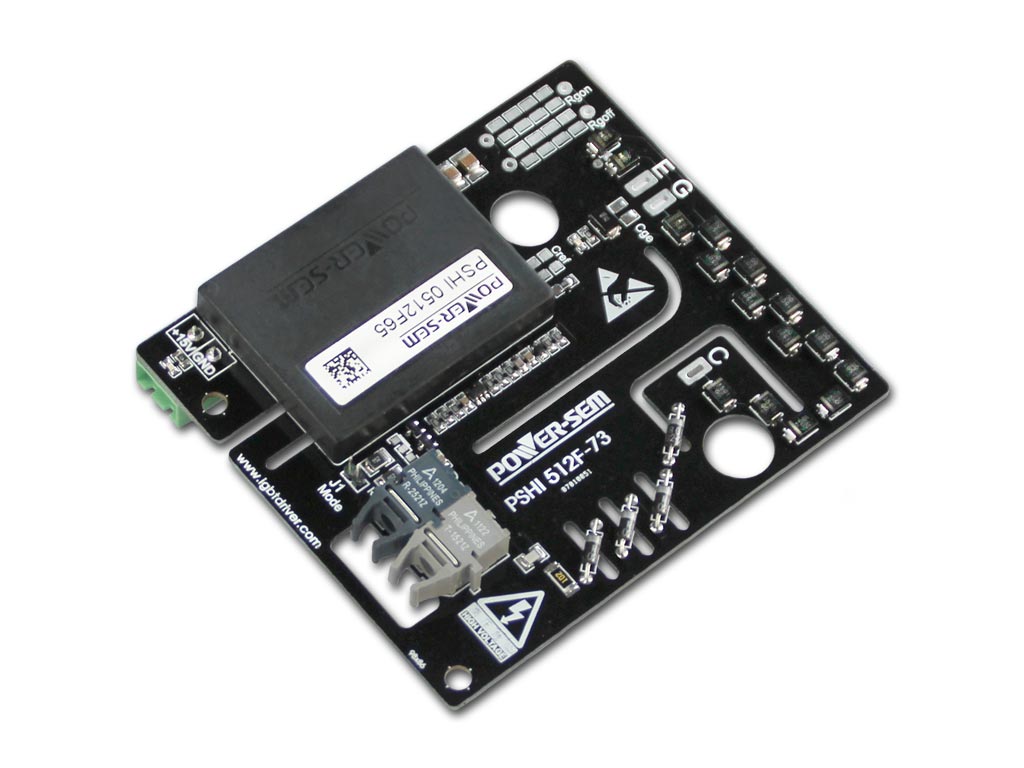

HV_PSHI512F-HV73
发表于：2018-03-22 11:31 分享至：
点击下载数据资料

PSHI 0512F-65

单通道大功率IGBT驱动核

主要参数(Ta=25℃)


VS 供电电源电压 +15 V
P 隔离电源总功率 4 W
Visol 隔离电压(1 minute. AC) 12 kV
VCES IGBT 集电极-发射极电压 6500 V
IoutAV 每通道平均电流 150 mA
IoutPEAK 每通道峰值电流 ±40 A
Qout/pulse 每脉冲输出电荷 ±10* μC
VG(ON/OFF) 门极电压 +15/-9 V
dv/dt 电压变化率 75 kV/μS
td(I/O) 信号转换延时 500 nS
tmd 窄脉冲抑制 400 nS
td(err) 故障响应延时 200 nS
fSW Max. 最高频率 50 kHz

特点
●集成DC/DC 隔离电源
●光纤隔离
●动态监测VCEsat 提供短路( 过流) 保护
●欠压保护及门极电压监控
●故障“软关断”及动态尖峰抑制
●故障宽度自由调整
●0--100% 占空比
●表面爬电距离33mm
●安装高度8mm
应用
变频器
光伏
风电
牵引
推进
智能电网
脉冲电源
三电平
串联应用
