IS MAX. 原边电流最大值450 mA
Visol 隔离电压(1 minute. AC) 5 kV
fSW Max. 最高频率100 kHz
Top 工作温度-40℃ ...+80℃
特点
PSPC 420-45 适配45mm 半桥IGBT 模块

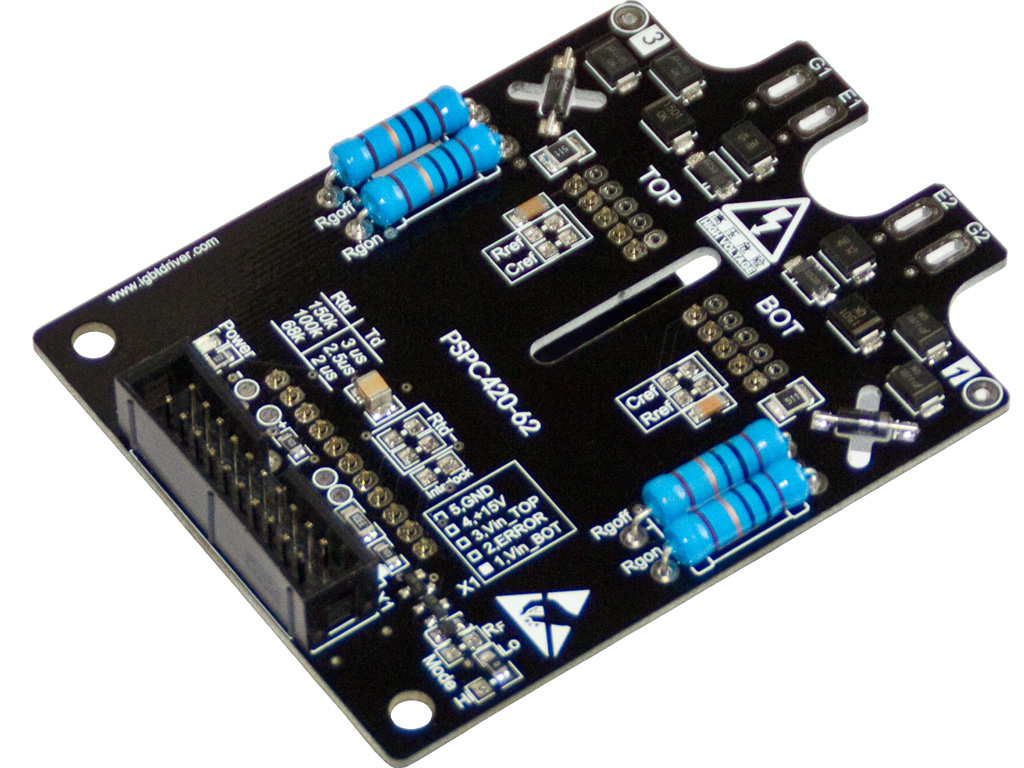

PSPC 420-62 适配34mm 及62mm 半桥IGBT 模块
PSPC 420F-45 适配45mm 半桥IGBT 模块, 光纤接口
PSPC 420F-62 适配34mm 及62mm 半桥IGBT 模块, 光纤接口
PSPC 420-62L 通过门极板适配各种模块，简化直流母排设计
●为600V, 1200V 及1700V 全系列62mm IGBT 模块设计
●可选装经济型2DI 615 驱动核或高性能PSHI 0420 驱动核
● +15V 电平控制及窄脉冲抑制有效避免噪声干扰
●正逻辑控制：即高电平( 或有光)IGBT 导通；低电平( 或熄灭)IGBT 关断
●集成DC/DC 隔离电源，多块驱动器可以共用一个+15V 供电电源
●纳米晶变压器隔离，绝缘电压高达5kVac
●集成互锁及死区电路, 死区时间可设置
●集成故障同步功能，故障模式可自由选择
●动态监测VCEsat 提供短路( 过流) 保护
●集成故障“软关断”(PSHI 0420 具备) 及过压保护( 有源钳位)
●电源欠压保护(<12.5V 保护)
●门极电压监控
●峰值输出电流±15A
●门极驱动电压+15V/-9V
●最高工作频率100kHz
●表面爬电距离18mm
应用
●桥式电路
●变频器
●逆变器
●感应加热
●大功率UPS
● APF 有源滤波器
●大功率高频开关电源
